Chart.js에서 custom-tooltip에 image 올리기







✔️ 필요성

무료이고 가벼워서 차트 라이브러리로 많이 쓰이는 chart.js! 리액트 계열에서 사용할 때에는 react wrapper인 react-chartjs-2 를 사용하면 된다.



chart.js의 custom-tooltip을 만들 때 이미지를 툴팁에 포함하고 싶을 때는 조금 어렵지만 아래와 같이 하면 된다. 공식 문서와 stack-overflow를 이틀간 삽질해서 겨우 성공했다.



https://www.chartjs.org/docs/latest/configuration/tooltip.html#external-custom-tooltips

Tooltip | Chart.js

https://stackoverflow.com/questions/59986669/chartjs-custom-tooltip-with-icon

ChartJS - Custom tooltip with icon



✔️ 문제 해결

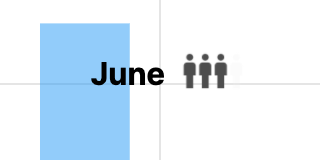

일단 텍스트와 이미지를 함께 툴팁에 올리고, 이미지는 height와 width를 함께 활용해서 사이즈를 조정할 수 있다.



여기에 그치지 않고 앞으로 그 외 background 등을 더더욱 꾸며나가야할 일이 산더미인 것은 사실.

tooltip: {
        // Disable the on-canvas tooltip
        enabled: false,

        external: function (context: any) {
          // Tooltip Element
          let tooltipEl = document.getElementById("chartjs-tooltip");

          // Create element on first render
          if (!tooltipEl) {
            tooltipEl = document.createElement("div");
            tooltipEl.id = "chartjs-tooltip";
            tooltipEl.innerHTML = "<table></table>";
            document.body.appendChild(tooltipEl);
          }

          // Hide if no tooltip
          const tooltipModel = context.tooltip;
          if (tooltipModel.opacity === 0) {
            tooltipEl.style.opacity = "0";
            return;
          }

          // Set caret Position
          tooltipEl.classList.remove("above", "below", "no-transform");
          if (tooltipModel.yAlign) {
            tooltipEl.classList.add(tooltipModel.yAlign);
          } else {
            tooltipEl.classList.add("no-transform");
          }

          function getBody(bodyItem: any) {
            return bodyItem.lines;
          }

          // Set Text
          if (tooltipModel.body) {
            const titleLines = tooltipModel.title || [];
            const bodyLines = tooltipModel.body.map(getBody);

            const tableHead = document.createElement("thead");

            titleLines.forEach((title: any) => {
              const tr = document.createElement("tr");
              tr.style.borderWidth = "0";

              const th = document.createElement("th");
              th.style.borderWidth = "0";
              const text = document.createTextNode(title);
              th.appendChild(text);

              // THIS BLOCK ADDED
              const imageTh = document.createElement("th");
              th.style.borderWidth = "0";
              const image = document.createElement("img");
              image.src = "https://i.ibb.co/qRk3DfC/congestion-step3.png"; //context.tooltip.dataPoints[0].dataset.url;
              image.height = 40;
              image.width = 40;
              imageTh.appendChild(image);

              tr.appendChild(th);
              tr.appendChild(imageTh);
              tableHead.appendChild(tr);
            });
            const tableRoot = tooltipEl.querySelector("table");

            // Remove old children
            if (tableRoot && tableRoot.firstChild) {
              while (tableRoot.firstChild) {
                tableRoot.firstChild.remove();
              }
            }
            // Add new children
            tableRoot?.appendChild(tableHead);
          }

          const position = context.chart.canvas.getBoundingClientRect();
          // const bodyFont = Chart.helpers.toFont(tooltipModel.options.bodyFont);

          // Display, position, and set styles for font
          tooltipEl.style.opacity = "1";
          tooltipEl.style.position = "absolute";
          tooltipEl.style.left =
            position.left + window.pageXOffset + tooltipModel.caretX + "px";
          tooltipEl.style.top =
            position.top + window.pageYOffset + tooltipModel.caretY + "px";
          // tooltipEl.style.font = bodyFont.string;
          tooltipEl.style.padding =
            tooltipModel.padding + "px " + tooltipModel.padding + "px";
          tooltipEl.style.pointerEvents = "none";
        },
      },
